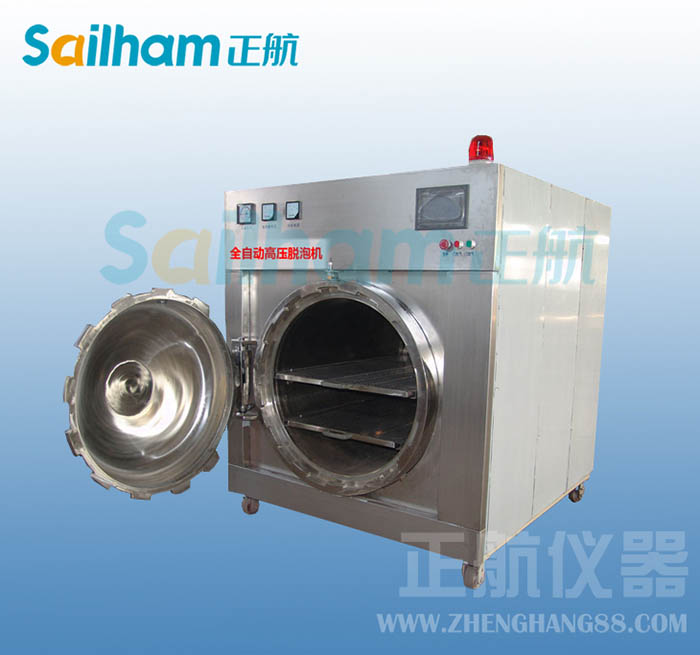

led真空脱泡机油封的结构设计:橡
时间：2015-04-03 作者：www.zj6d.com 点击:次
led真空脱泡机油封的结构设计:橡
1、led真空脱泡机油封的径向力与各部尺寸的设计：径向力是指油封紧箍在轴上的紧箍力，它来源于弹簧与唇口部位的收缩，及油封腰部的变形。径向力有全径向力和单位周长径向力，它们的关系如下式：
全周径向力P∏=∏d1pr
式中：P∏ —-全周径向力（克）
d1—轴径 （厘米）
pr—单位周长径向力（克／厘米）
径向力是控制油封质量的一项重要指标，过大，过小都将影响密封效果，通过试验总结推荐的适宜径向力范围列入下表
一般高速油封Pr(单位径向力)在100克／厘米左右,低速油封可以取高一些,油封的径向力的大小除了通过实际测量,修正外,在设计时还可以进行计算,如下式
Pr= P过盈量+P腰+P弹
式中: Pr =单位周长的总径向力 克／厘米
P过盈量 －唇口部的过盈量引起橡胶收缩,作用于轴上单位长度的径向力.
P腰－油封腰部变形而引起的单位长度的径向力 克／厘米
P弹－弹簧收缩引起的单位长度的径向力 克／厘
P过盈－n1EF／R12=（D1-d）EF/2R12
式中：E-油封胶料伸张性模量克/厘
R1－轴半径 厘
D1－轴直径
d－油封自由状态内径 厘米
n1－油封过盈量的一半
n1= D1－d/2;( D1- d) －过盈量
F－唇口部位的断面积 厘米2
P腰=n1ES13/4L3
式中：S1－油封腰部厚度 厘米
L－油封腰部厚度 厘米
P弹2（T+P0）/D2
式中：P0－弹簧预应力 克
D2—弹簧工作状态的内径 厘米
T—弹簧工作状态的张应力 克橡胶密封制品技术讲座橡胶密封制品技术讲座一、橡胶密封制品T=L1D44G/64nr3
式中：L1—弹簧工作状态的拉伸长度 厘米
G—弹簧钢材的扭转弹性模量 克/厘米2
d4—钢丝直径 厘
n—弹簧的圈数
r—弹簧的平均半径：r=d3-d4/2橡
d3—弹簧外直径
各尺寸参照图（略
影响油封存的径向力的大小，其中弹簧是主要的，约占总径向力的70-80%，它决定于胶料的弹性模量E，过盈量（D1-d），以及唇口部位与腰部的几何尺寸，而这些几何尺寸多受油封规格的限制，不能任意调整，采用调节胶料的弹性模量（或硬度）来调节器节径向力也不是主要目标。胶料的模量主要从油封的密封性能、寿命、环境等来考虑的。径向力的计算虽然是近似的，但它从理论上反映了径向力的本质，对油封的设计有指导意义。油封各部位尺寸的设计，参照下列各表封油弹簧圈各部位参考尺寸单位：毫米
注：D1为轴径
1、led真空脱泡机油封的径向力与各部尺寸的设计：径向力是指油封紧箍在轴上的紧箍力，它来源于弹簧与唇口部位的收缩，及油封腰部的变形。径向力有全径向力和单位周长径向力，它们的关系如下式：
全周径向力P∏=∏d1pr
式中：P∏ —-全周径向力（克）
d1—轴径 （厘米）
pr—单位周长径向力（克／厘米）
径向力是控制油封质量的一项重要指标，过大，过小都将影响密封效果，通过试验总结推荐的适宜径向力范围列入下表
| 轴径（毫米） | 总径向力（公斤） | 单位周长径向力（克／厘米） | ||
| 最低 | 最高 | 最低 | 最高 | |
|
40 60 80 100 |
1.6 1.7 2.8 3.1 |
3.2 3.7 5.8 6.5 |
121 90.2 111.5 98.5 |
242 196.3 230.9 209.0 |
Pr= P过盈量+P腰+P弹
式中: Pr =单位周长的总径向力 克／厘米
P过盈量 －唇口部的过盈量引起橡胶收缩,作用于轴上单位长度的径向力.
P腰－油封腰部变形而引起的单位长度的径向力 克／厘米
P弹－弹簧收缩引起的单位长度的径向力 克／厘
P过盈－n1EF／R12=（D1-d）EF/2R12
式中：E-油封胶料伸张性模量克/厘
R1－轴半径 厘
D1－轴直径
d－油封自由状态内径 厘米
n1－油封过盈量的一半
n1= D1－d/2;( D1- d) －过盈量
F－唇口部位的断面积 厘米2
P腰=n1ES13/4L3
式中：S1－油封腰部厚度 厘米
L－油封腰部厚度 厘米
P弹2（T+P0）/D2
式中：P0－弹簧预应力 克
D2—弹簧工作状态的内径 厘米
T—弹簧工作状态的张应力 克橡胶密封制品技术讲座橡胶密封制品技术讲座一、橡胶密封制品T=L1D44G/64nr3
式中：L1—弹簧工作状态的拉伸长度 厘米
G—弹簧钢材的扭转弹性模量 克/厘米2
d4—钢丝直径 厘
n—弹簧的圈数
r—弹簧的平均半径：r=d3-d4/2橡
d3—弹簧外直径
各尺寸参照图（略
影响油封存的径向力的大小，其中弹簧是主要的，约占总径向力的70-80%，它决定于胶料的弹性模量E，过盈量（D1-d），以及唇口部位与腰部的几何尺寸，而这些几何尺寸多受油封规格的限制，不能任意调整，采用调节胶料的弹性模量（或硬度）来调节器节径向力也不是主要目标。胶料的模量主要从油封的密封性能、寿命、环境等来考虑的。径向力的计算虽然是近似的，但它从理论上反映了径向力的本质，对油封的设计有指导意义。油封各部位尺寸的设计，参照下列各表封油弹簧圈各部位参考尺寸单位：毫米
|
油封内容 ＜18 ＞18－30 ＞30－50 ＞50－80 ＞80－120 ＞120－180 ＞180 |
d4 0.3 0.35 0.4 0.45 0.5 0.6 0.7 |
d3 1.6 2.2 2.2 2.5 3.0 3.5 4.0 |
d2 D1+1 D1+1 D1+1 D1+1 D1+2.0 D1+2.5 D1+2.5 |
L ∏d2+L’±1.0 ∏d2+L’±1.0 ∏d2+L’±1.0 ∏d2+L’±1.5 ∏d2+L’±2.0 ∏d2+L’±2.0 ∏d2+L’±2.0 |
L’ 2.5 3.0 3.0 3.5 4.0 5.0 5.0 |
